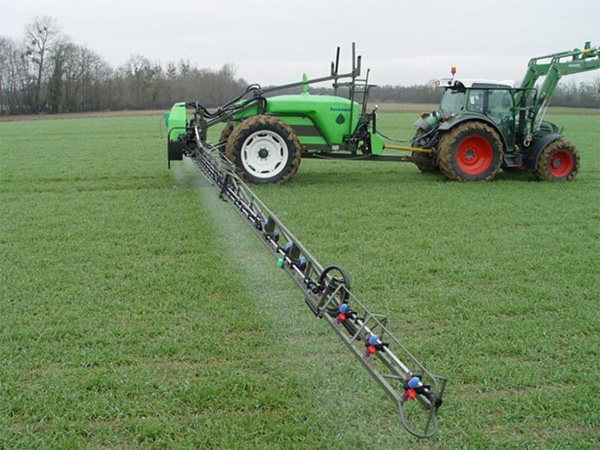

Опрыскиватели GALAXY EUROPE 2400, 3000, и 4000



GALAXY EUROPE 2400, 3000, и 4000 гарантируют:

Простоту и эргономику
•    Блок управления полностью интегрирован с левой стороны машины.
•    Система визуализации всех функций опрыскивателя.
•    Широкий мостик обеспечивает легкий доступ к отверстию бака.

Прочность и надежность
•    Шасси из двойных лонжеронов.
•    Резервуары из полиэтилена высокой плотности обеспечивают идеальную стойкость к ударам и ультрафиолету.
•    Штанги смонтированы на параллелограмме с амортизаторами.

Охрану окружающей среды
•    Гладкие внутренние стенки резервуаров лимитируют отложения на стенках и облегчают промывку.
•    Оборудования для полного опустошения резервуара с целью свести к минимуму остаточный объем.

Высокую степень прецизионности
•    Точное регулирование и простота в использовании.
•    Постоянная и полупостоянная циркуляция с пневматическим отсекателем капель AGP.

ШАССИ

Мощность, комфорт, защита культур, маневренность

Шасси с двойным лонжероном механической сварки гарантирует высокое сопротивление механическим и химическим воздействиям. Регулируемое по высоте дышло.

Опции:
- Механическое дышло с гидравлическим  корректором для наклонов.
- Артикулированное дышло.
- Амортизатор дышла SOFTEC.
- Подвеска AXAIR.
- Широкий выбор шин.
- Пневматические тормоза.

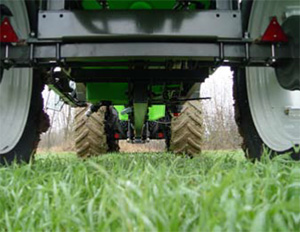

         Высокий просвет-защита растений

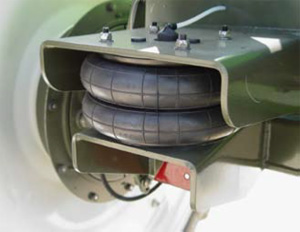

Пневматическая подвеска AXAIR

Пневматическая подвеска AXAIR, техническая особенность TECNOMA, эффективна как во время работы, так и во время транспортировки.

Выгода для пользователей:
•    Полная амортизация толчков и вибрации обеспечивает плавность хода.
•    Вне зависимости от нагрузки сохраняется постоянная высота крыльев.
•    Ось удерживается параллельно шасси при любом профиле почвы.
•    Исключительная устойчивость крыльев в ходе работы.
•    Полное подвешивание вне зависимости от нагрузки позволяет смягчить большую часть неровностей почвы, улучшая таким образом работу системы подвески крыльев.
•    Улучшенная стабилизация рамп: хорошее распределение опрыскивания.
•    Долговечность составляющих (рампы, резервуары).

ПУЛЬВЕРИЗАЦИЯ

Баки

Безупречная конструкция для защиты окружающей среды и пользователей.

Баки изготовлены методом ротационного формования из полиэтилена высокой плотности на заводе TECNOMA.

Свойства этой продукции обеспечивают идеальную стойкость баков к ударам и ультрафиолету. Гладкость внутренних стенок упрощает промывку и так же уменьшает
образование отложений на стенках.

Объем главного бака: 2400, 3000 и 4000 л (возможность увеличить литраж до 5% в зависимости от нормативных требований).

Всасывающий водосток в центре бака для полного опустошения бака с целью свести к минимуму остаточный объем.

Дистационный аварийный слив в верхней части бака для обеспечения легкого доступа.

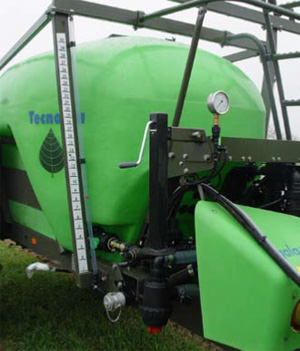

Визуальный указатель, видимый как при наполнении, так и по ходу движения.

Промывочный бак с чистой водой: 250 л

Его емкость позволяет производить эффективную промывку системы опрыскивания, баков и штанг.

Бачок для мытья рук: 22 л

Опции:
- Визуальный указатель.
- Три вращающиеся брызгалки - для быстрой и полной промывки бака изнутри.
- Spirovit: Трубка для введения жидкостей и порошков.

ВВЕДЕНИЕ В ЭКСПЛУАТАЦИЮ

- Проектирование GALAXY EUROPE сделано таким образом чтобы его запуск был самым простым и безопасным для пользователя.

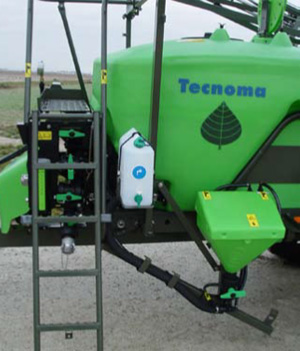

- Большая площадка для доступа к горловине бака.

- Блок управления полностью интегрирован с левой стороны  машины.

- GALAXY EUROPE дотирован качественными шаровыми кранами с указателем POSITEC (система визуализации всех функции опрыскивателя), вращающийся цилиндр, состоящий из пиктограмм, которые обозначают нужную функцию и позицию каждого из соответствующих клапанов.

- Съемный и градуированный 20 – ти литровый бачок для ввода химикатов оснащен устройством для промывки канистр LAV’BOX, промывка воронки осуществляется при помощи шланга от независимого клапана.

Два способа закачки:

•    Через цикл O’CLEAR позволяющую наполнять основной бак через дополнительный.

•    Методом аспирации : всасывание через пожарный рукав диаметром 50 мм

Опции:
- Lav’Ton : Три вращающиеся брызгалки - для быстрой и полной промывки бака изнутри.
- Spirovit : Трубка для введения жидкостей и порошков.



НАСОС И ФИЛЬТРАЦИЯ

Все опрыскиватели TECNOMA снабжены мембранно-поршневыми насосами. Насос установлен по направлению оси дышла, чтобы ограничить нагрузку на трансмиссионный вал. Он обеспечивает повышенную надежность подачи и постоянное давление.

•  Мембранно поршневой насос PM 400 - 160 л/мин - 15 бар (для версии REGULAIR).
•  Мембранно поршневой насос PM 500 - 250 л/мин - 15 бар (для версии DPAE).
•  365 и 594 – микронные фильтры для насоса.
•  500 – микронный сетчатый фильтр заполнения.
•  Манометр диаметром 100 mm.

Опции:
- Супер фильтрация : два 365 – микронных фильтра для слива.
- Гипер всасывание : 330 л/мин.

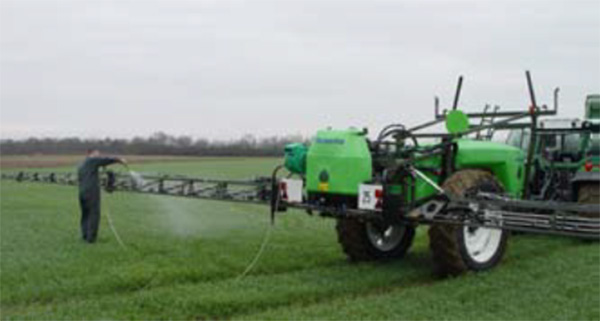

TECNOMA предлагает дополнительное оборудование для пользователей и для охраны  окружающей среды - 20-ти метровая автоматическая - катушка со шлангом для мытья опрыскивателя снаружи после работы и перед выездом с поля.

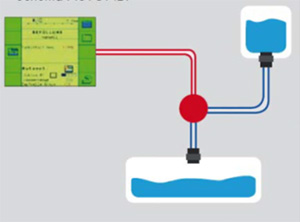

Система AUTONET: предназначена для последовательного разбавления бакового остатка. Это простой и экономичный способ избавиться от остатка раствора в баке.



После обработки поля или в конце работы оператор включает функцию AUTONET, после чего вводит объем чистой воды, который будет перекачиваться в основной бак и разбавлять остаток. Затем рабочее поле опрыскивается разбавленным химикатом. Эта операция может выполняться много раз с небольшим количеством чистой воды, чтобы получить разбавление на 100.

- Безопасноть при закачке воды в бак:

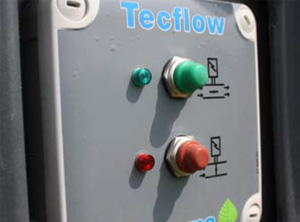

- TECFLOW - защита от переполнения бака. Датчик переполнения посылает команду на звуковой сигнал и на клапан заполнения. Когда бак заполняется полностью, датчик автоматически перекрывет подачу воды.

КОНТРОЛЬ ОПРЫСКИВАНИЯ

REGULAIR / TECTRONIC / NOVATEC

Секрет в безупречной работе опрыскивателя находится безусловно в системе контроля опрыскивания.

REGULAIR - GALAXY 2400 и 3000

Использование воздуха для регулировки. Настоящий гарант качества опрыскивания – независимо от перекрытия секций, регулировка REGULAIR позволяет увеличить комфорт использования благодаря содействию воздуха.

• Модуляция объема расходуемого вещества/ га происходит при помощи электрического управления.

• Регулировка точная и легко поддается настройке без калиброванного возврата.

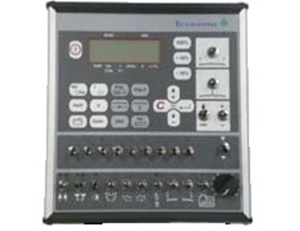

TECTRONIC - GALAXY 2400, 3000 и 4000    TECTRONIC

• DPAE - постоянная норма расхода независимо от скорости движения.
• Выполнение единственной манипуляции – ввести в бортовой компьютер нужную норму расхода в л/га.

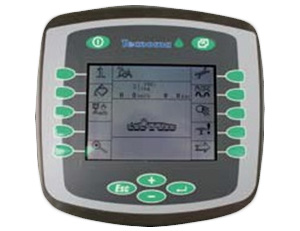

NOVATEC – GALAXY 3000 и 4000

• DPAE - постоянная норма расхода независимо от скорости движения. Параметры програмируются с единственного пульта управления, монитор. С этого же пульта производится управление складыванием- раскладыванием штанг и другие функции опрыскивания. Во время работы на мониторе отражаются: номер поля, норма расхода в л/га, поток в л/мин, скорость движения и другие параметры. Запоминаются данные 20 полей: площадь, расход жидкости, пройденная дистанция.

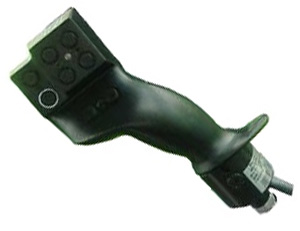

• Джойстик – управляет всеми необходимыми функциями.

Как работает DPAE TECNOMA

Система поддержания заданной нормы расхода рабочего раствора DPAE работает при помощи расходомера. Расходомер измеряет поток независимо от давления или изменений в плотности рабочего раствора. Оператору требуется только ввести в компьютер нужную норму расхода в л/га. Система DPAE выдержит точно эту норму, направляя на штангу соответствующий объем жидкости. Манометр диаметром 100 мм в увеличенном масштабе. Это показано на схеме с постоянным вращением для полного избежения засорения, а так же для обеспечения идеального полоскания.

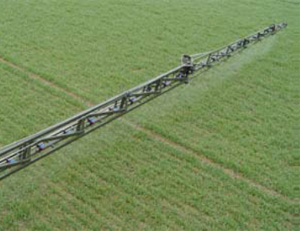

ШТАНГИ
• Параллелограммная навеска штаги  с амортизаторами спроектирована для полного сглаживания пиковых нагрузок.
• Управление при помощи электрических гидрораспределителей.
• Штанги HLE 21/12 – 24/12 – 28/14 м оборудованы нержавеющими трубками разводками обеспечивающими простоту обслуживания и промывки (малый остаточный объем рабочего раствора).
• Держатели форсунок PENTAJET с отсекателем капель, 2 форсунки по выбору в комплекте NOZAL (www.nozal.fr).

Все штанги снабжены:
• Гидравлическим подниманием/опусканием посредством параллелограммной подвески с азотными аккумуляторами.
• Корректирующее устройство с амортизатором для неровности обрабатываемого участка.
• Консольной подвеской Albatross

Опции:
- Постоянная или полупостоянная циркуляция.
- Пенный маркер.
- Концовые форсунки.
- Дополнительные секции опрыскивания.

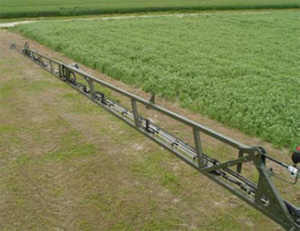

Штанга LVS

Штанга HLE
